智能電控鎖生產廠家制造的HT5615電控鎖適用于儲物柜,寄存柜,快遞柜,信報箱等智能電控開鎖的柜子.產品使用說明,參數原理特點,使用壽命方法及安裝圖紙尺寸參數圖解

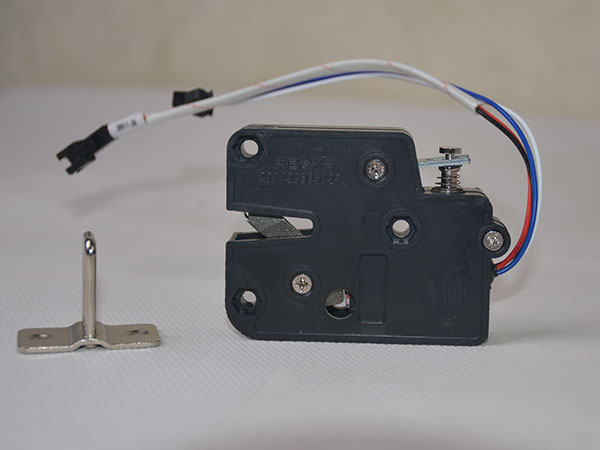

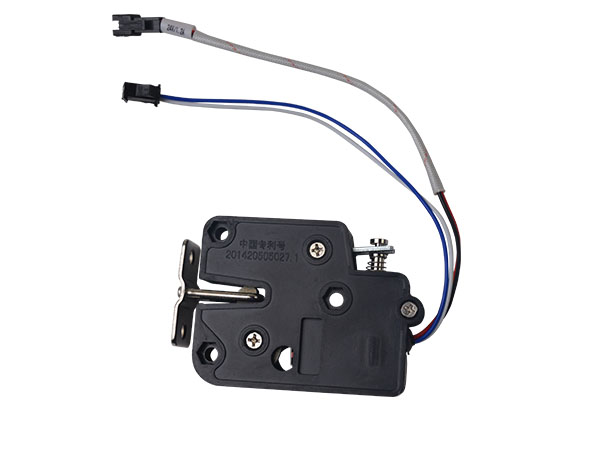

HT5615智能電控鎖產品說明

中國專利號：201420505027.1

      智能電控鎖是一種使用電能控制開門手動閉門的一種專用鎖。經濟型HT5615型智能電控鎖是一種具有獨特設計、精心打造的一款很具特色的具有獨立知識產權的智能電控鎖。寄存柜鎖的鎖體采用專用工程塑料注塑成型，內部機械、電器件均采用卡扣方式固定，避免了螺釘固定長期使用后會松動的缺陷，從而使電控鎖可靠性大大提高。取消了專用頂桿，在鎖體內部巧妙地利用扭簧臂來取代頂桿，既保持了頂桿功能，又精簡了結構，使鎖體簡潔美觀安裝方便。

一、HT5615電控鎖適用范圍：

儲物柜、寄存柜、快遞柜等智能電控開鎖的場合。

二、技術參數：

三、產品特點：

1、工作模式：手動關門上鎖、電動瞬間觸發開鎖的工作模式。觸發通電時間小于0.8秒，閉門常態不耗電。

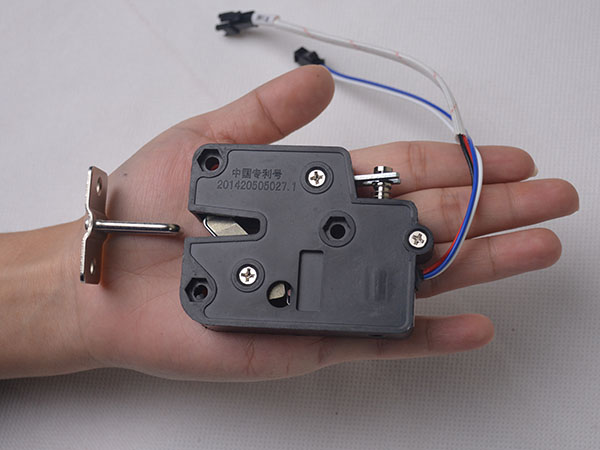

2、體較小重量輕：尺寸僅為長75mm×高56mm×厚15mm；重量僅為70克?？梢匝b在門的高度60mm的柜體上。

3、緊急開鎖：鎖體尾部上方設有緊急開鎖操作機構。

4、壽命長：老化測試200萬次可確保線圈不燒毀。

5、通用性：鎖體不分左右，無論左開門還是右開門均適用。

6、鎖體上設有窺視孔，可以方便地精確調整關門狀態監控開關的通斷時間點；

7、安全可靠性：防振、防技術性開鎖使用安全；內部零件夾卡式固定方式，不會出現螺絲松動的情況，使用長期可靠。

四、使用及安裝說明：

1、用戶在使用之前先詳細閱讀此說明書，對照配件表查看主要配件是否齊全。

2、安裝前先通電（時間小于0.8秒）檢測電控鎖的動作是否靈活；檢測關門監控開關狀態是否正常，確認工作狀態均正常后再實際安裝。

特別提醒！

在反復連續通電測試時，通電率必須遵循5%的限定，否則會燒毀線圈！

        比如瞬間通電0.8秒，每16秒內只能通電一次！

3、在智能電控鎖的尾部引出有兩個二芯接插件：

連接紅、黑兩線的接插件為電磁鐵電源接線端。

連接白、藍兩線的接插件為關門監控接線端。

兩個接插件均不分正負極

4、安裝相對位置應參照下圖的安裝位置，以免造成干涉現象。

鎖鼻的緊固螺釘代號和規格為：

GB/T70.3-200內六角沉頭螺釘M3×8

鎖鼻的安裝孔距為：25mm

5.鎖體安裝孔應做成“一”形孔，便于調整鎖體前后位置，以消除箱體制造誤差。位置尺寸見上圖.

6.鎖體安裝孔為φ4.5mm，兩面有六方沉孔對邊為7mm。

推薦緊固件規格為：

緊固螺釘：GB/T818-2000十字槽盤頭螺釘M4×16

螺    母：GB/T6170-2000 六角螺母M4
